一、前言

RGB、侧透风格日趋流行的当下,坚持做静音机箱的厂家确实是不多了,环顾市场上叫得出来的也就那几款产品,由于没有什么新的选手杀入,市场也变得保守了起来,不过市场缩小了不代表没有需求,最近我注意到后台留言有很多小伙伴咨询静音取向的机箱产品,我也就去京东上稍稍看了一下,恰好安钛克有上一款新的产品我也就买了一台回来,借着这个机会好好和大家聊聊静音这个话题。


二、开箱

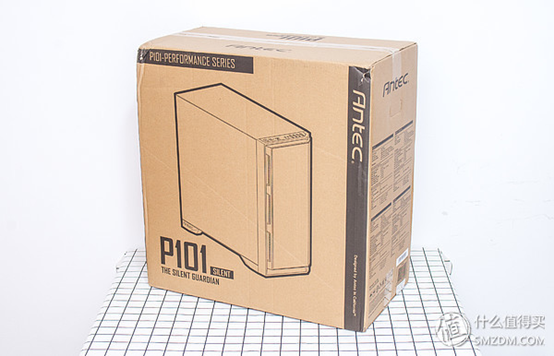

产品包装依旧是安钛克的标准风格,牛皮纸包装正面是产品45度定妆照,左下角巨大的P101向人表明了产品型号,言简意赅。

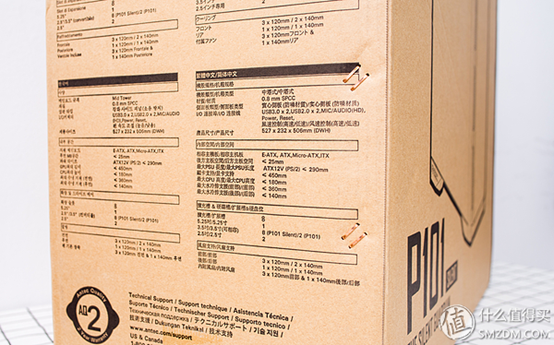

机箱侧面是多国语言的产品明细标注,从这里我们可以粗略的了解一下这款产品的大致信息,需要注意的是散热器最大高度这一数值特别抢眼,达到了惊人的180mm,此前小K接触到的所有机箱中还没有一款能达到这一数值,通常来说170mm即可兼容市面上所有的散热器。


    产品包装部分安钛克依旧是采用的常规eps发泡缓冲材料,不过厚度方面达到了3cm保护机箱还是不成问题的。

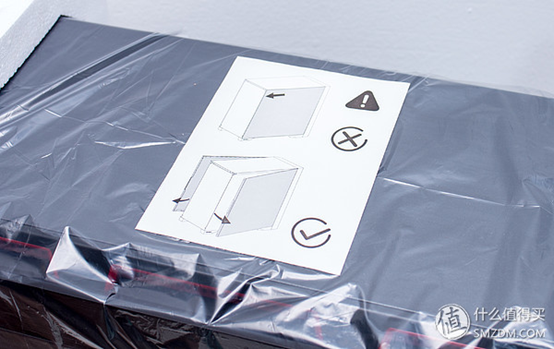

需要注意的是安钛克在包装袋的醒目位置还特地贴了一张警示贴,内容是对侧板的打开方式进行可视化的教学,一开始我还纳闷侧板打开我还需要你教么,仔细一看果然很有必要,这款机箱的侧板与大多数机箱的打开方式均有差别,如果用侧滑方式确实是无法打开的。

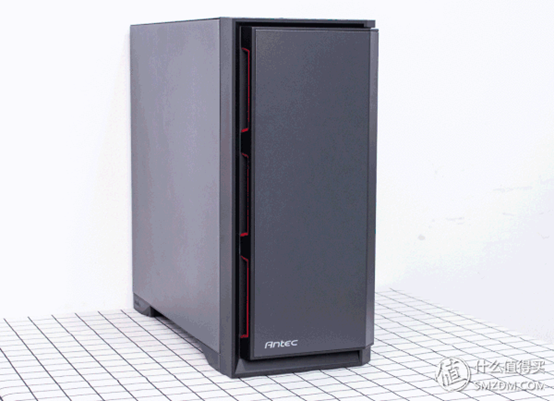

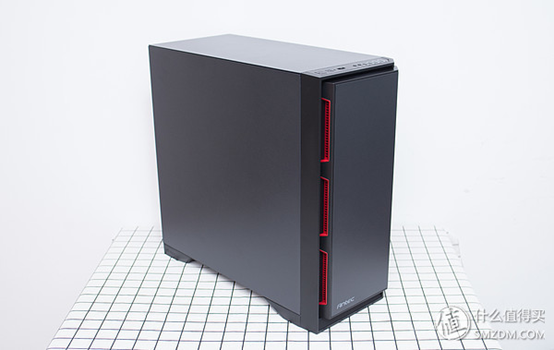

机箱取出后可以看到,这款机箱依旧是板正硬朗的风格,黑色的箱体用红色的出风口稍加点缀,确实有那么点味道,由于是静音机箱所以侧板方面也与目前市面上大多数机箱的玻璃侧板不同,为金属材质,另外目光所及之处均为金属盖板封死,这也是静音机箱的一大特点了。


三、局部&细节

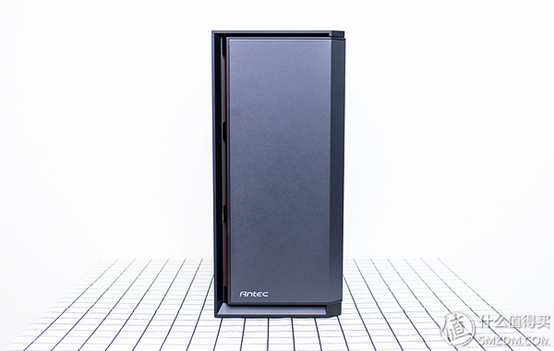

机箱的正面颇为简洁,被一层金属材质覆盖,这让其在视觉与触感上,均较塑料材质的箱子有了不少的提升,此外它还是一个多层结构,外层为一个可打开的活动舱门,内层为框架层固定在机箱五金结构上。




正面右侧有一面切割出来的45度立面,给了机箱一些阴影上的明暗变化,这种非对称的处理看起来还挺让人眼前一亮的。


舱门为磁吸固定,轻轻用手一扣即可打开,这里最为引人注意的,是三处骚红色进风口,这种拼色设计,在机箱中并不多见。


这里可以衍生出一个问题,为什么目前市面上大多数的静音机箱都是这种侧进风设计?

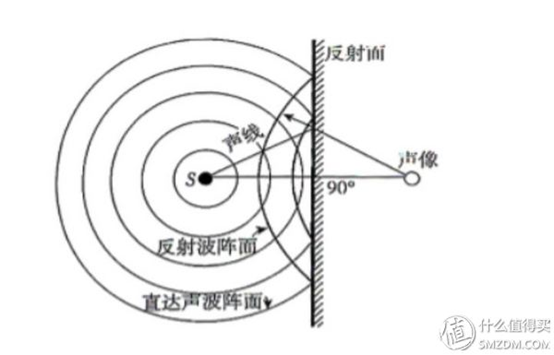

这主要是由声波的反射特性决定的,前面板位于噪音源(风扇)正前方,如果像多数机箱一样为镂空前面板,那么声波会直接通过小孔衍射出去,但是如果封闭前面板,则多数声波会被前面板的内面反射回来,其会在前面板内腔中不断反射,而每次反射都会削弱一次声能,最终将其消耗在前面板腔体内部。

当然由于声音衍射的特性,即使是这样做还是会有一些声波从侧面进风口衍射出来,不过即便如此静音机箱对噪音的控制能力也已经强过了普通机箱不少。

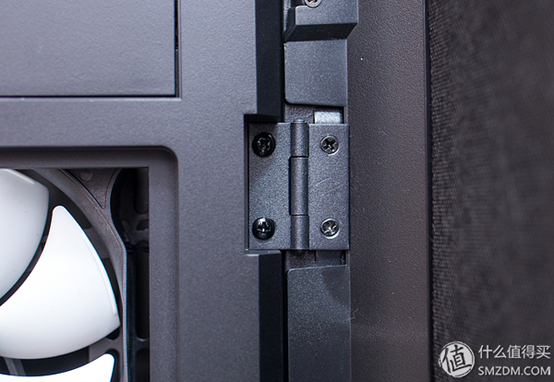

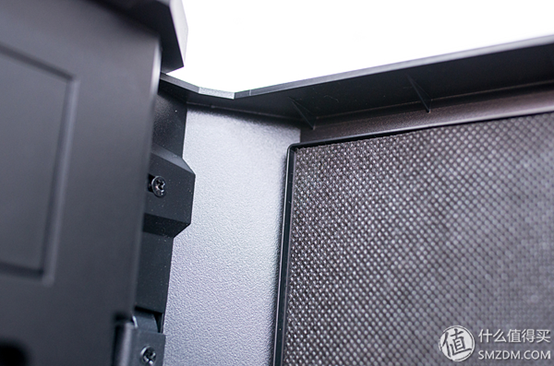

前面板开门的铰链部分也是非常值得一提的,安钛克使用的是全金属铰链,相比于同价位的某款塑料铰链产品耐用度上显然是更胜一筹。

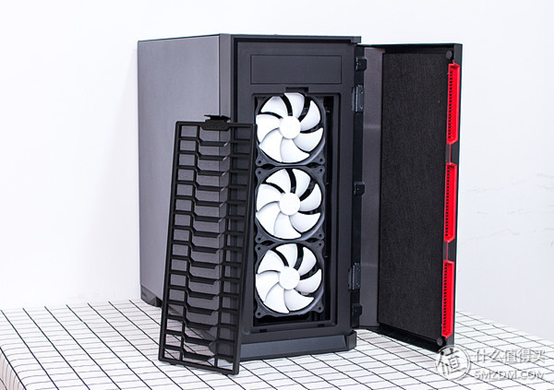

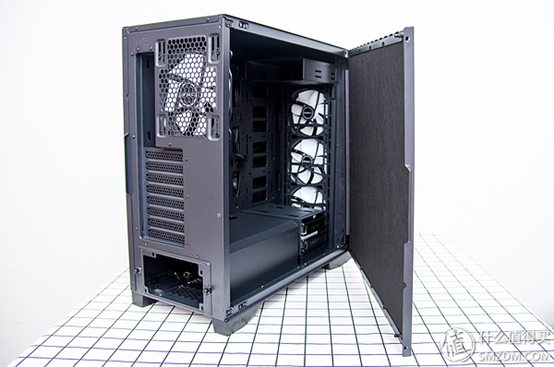

打开前面板后我们可以看清其内部的详细结构,最上面是光驱位,这看似好像有些古老,不过与静音机箱结合起来也很容易理解,因为有不少静音机箱的消费者是音影发烧友,他们通常都会有蓝光光驱的需求。

光驱下方是这款机箱的风扇位,从上至下312cm风扇位,并且安钛克已经贴心的给你全部安装到位了,当然如果你有14cm风扇需求,前面板也可以安装最多两枚14cm风扇。灰尘方面也无需担忧,全覆盖式的防尘网可以阻绝大多数灰尘。


防尘网是由及其细密的网布构成,不同于PVC打孔防尘网,这种防尘网面对于纤维有着极强的过滤能力,并且不会损失通风性能。


另外前面板还有一处细节也值得留意,P101在前面板内部贴有一张隔音材料,如果我没判断错的话,这应该是一张高阻尼隔音贴,与棉花等吸音材质不同,这种材质主要是利用其高阻尼的特性来消耗声波能量(可以理解为掉入泥潭中的跑步运动员),从而达到隔音的目的,另外由于其高阻尼的特性,它还可以抑制震动,比起传统的隔音棉更胜一筹。

还需要说明的是高阻尼材料表面还压制了一张凹凸不平的无纺布,这主要是利用凹凸面对高频声波进行扩散反射,破坏高频声波的指向性,减少其透出机箱的可能。

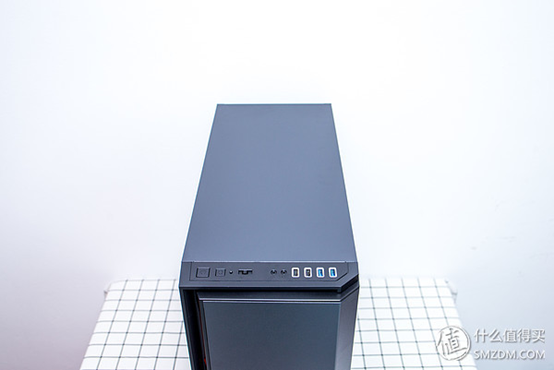

前面板看完接着看顶部,这款机箱由于静音设计的需求,顶部并未预留开孔,是一款及其硬核的静音产品,I/O接口均位于顶部前方,

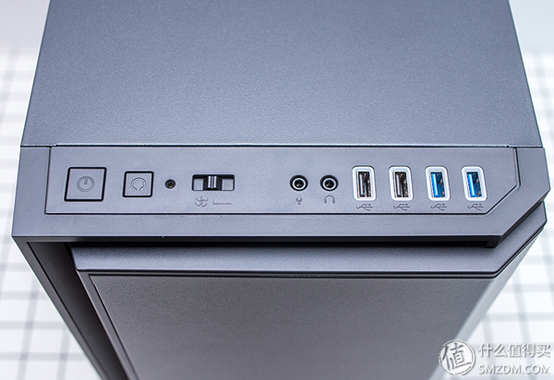

I/O接口从左到右分别是、电源键、重启键、硬盘IO灯、风扇调速器、麦克风、耳机孔、USB2.0X2USB3.0X2,其中USB接口均有乳白色LED灯环抱,这在夜间使用即为便利。另外竖着的USB接口也不容易发生接口之间的阻挡冲突,

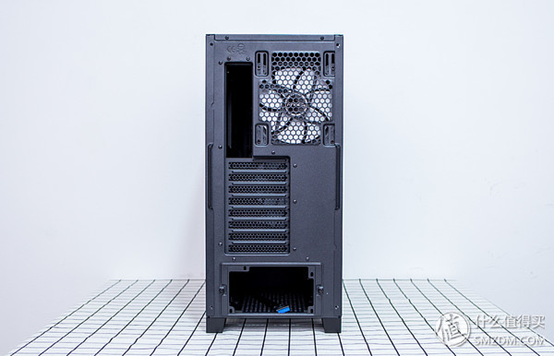

尾部方面依旧是常见的下置电源ATX架构,不过在风扇支持上最高可以支持到14cm,这在当下已经不太多见。

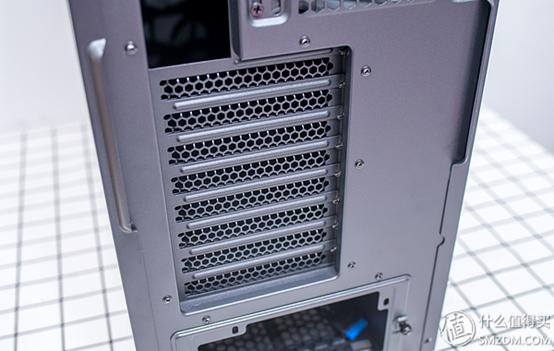

另外在PCI挡板部分也可以看到这款机箱是采用的更为高端的内凹设计,一共8条挡板足以支持四张显卡的接入,所有挡板均为可重复拆卸挡板,用料不错。

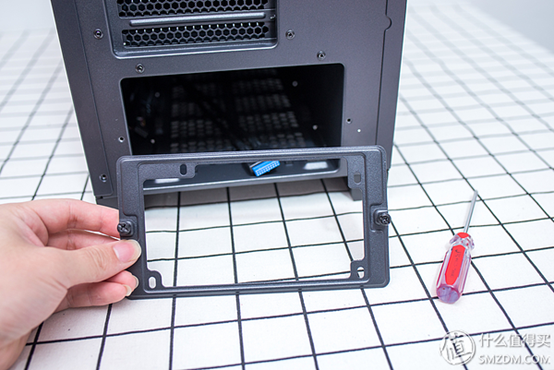

来电电源部分还有一处小惊喜,与传统的机箱不同这款机箱使用了少见的尾部快装设计,将电源拧在挡板上后直接塞入电源仓拧上两颗手拧螺丝即可完成安装,这种安装方式对于全模组电源后期增加模组线比较友好。另外对于一些大功率长电源而言,安装也更为便捷。

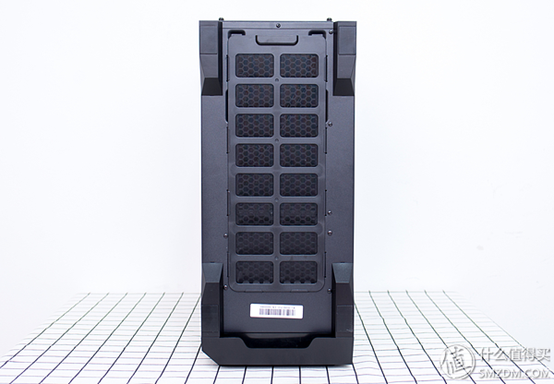

机箱底部这款机箱的五金也是少见的全镂空设计,这种设计在因对长电源时,可以给电源更多的进风量,除此以外还可以稍微照顾一下部分硬盘设备。

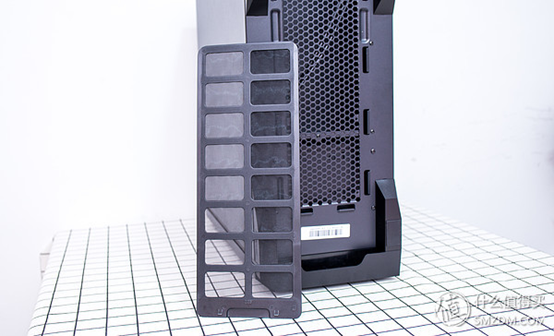

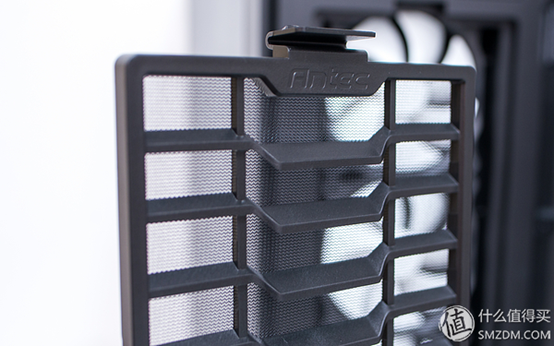

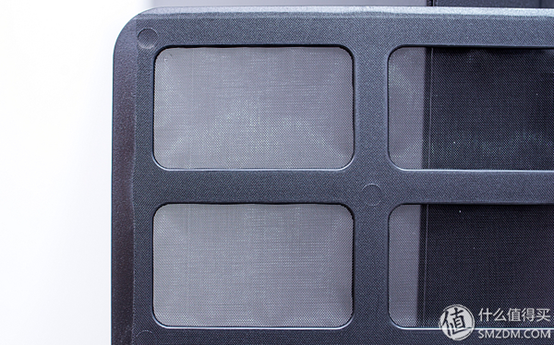

防尘网为成本较高的塑料框架防尘网,可以从尾部直接抽出,清灰时较为便利。


仔细看其网面主要是由及细密的尼龙网热压在塑料框架上制成,这种网面优势在于对灰尘与棉絮的阻挡率极高,不过相对而言其进风效率略有损失,不过用在电源仓也是绰绰有余了。


这边有一个细节,硬盘仓与五金架构连接采用的是螺丝而非铆钉,这意味着如果你不安装硬盘,那么这款机箱完全可以拆掉所有的硬盘笼。

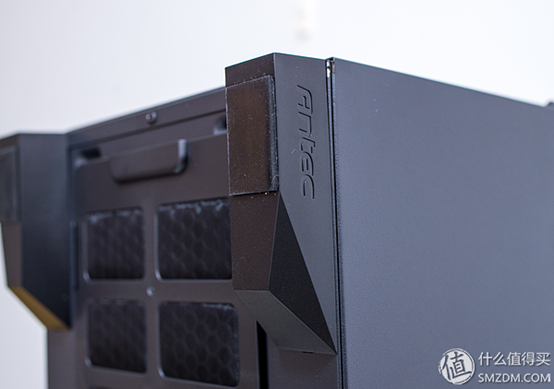

机箱机脚造型为多几何切面,造型明暗对比强烈,雕塑感十足,并且在左后右前两枚机脚上打上了自家安钛克的LOGO,来强化品牌认知度。

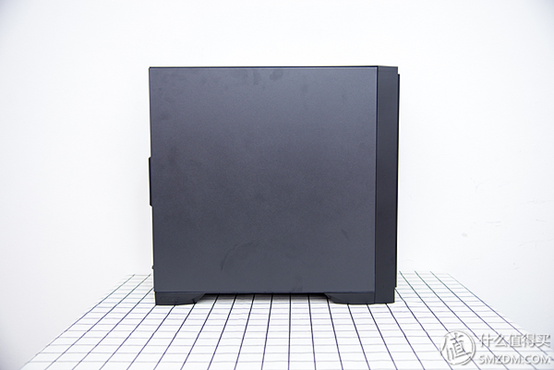

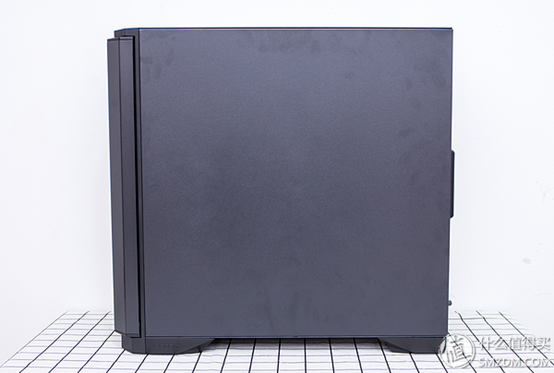

机箱侧面采用的是金属盖板,这与目前绝大多数机箱采用的透视盖板有着很大的区别,这主要还是为了照顾到静音体验。


盖板方面我也采用了开箱时教学的方法打开,打开方式颇为新颖。

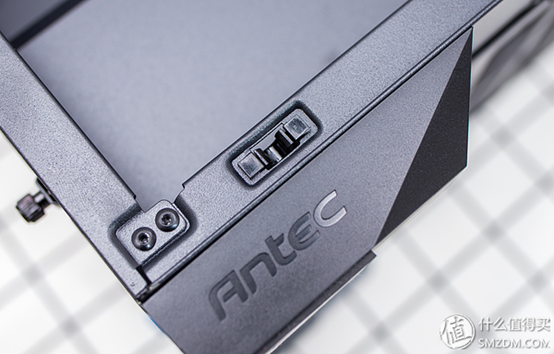

侧板的固定主要是由尾部上下两处搭扣实现的。机箱五金上有一塑料坐体将侧板上的球柱压入其中即可实现固定


下图为塑料卡簧细节图


虽然结构非常新颖,不过由于其前方并没有铰链与机箱相连,这也就导致了拉开的一瞬间侧板可能会掉下来,实际体验我觉得并不算特别出色,我个人建议安钛克可以考虑将这一套机构旋转90度,我想从顶部拉开更为科学。

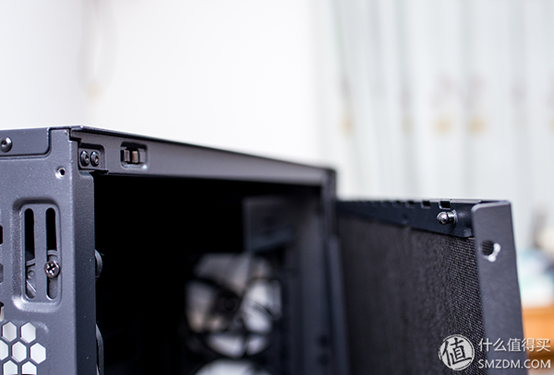

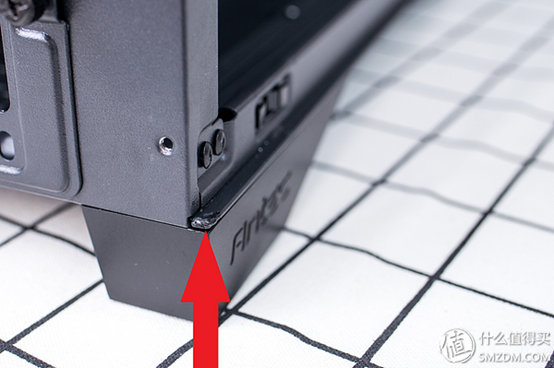

侧板这里还有一处细节值得推敲,可以看到机箱五金的边缘处有凸起边框,实际上侧板并非是挂在机箱上,而是嵌在机箱的侧面,一方面这种结构,可以让机箱五金对侧板有一定的承载力。


另一方面内嵌结构使得缝隙呈现L形状更大限度的隔绝噪音。

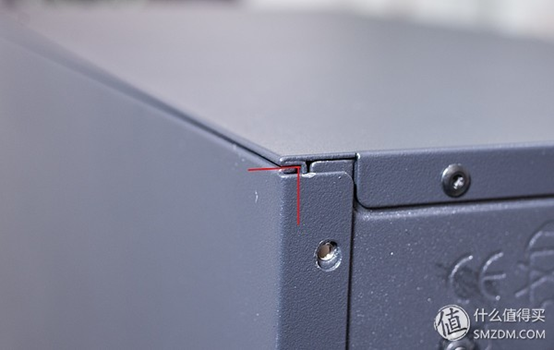

L型缝隙如图所示

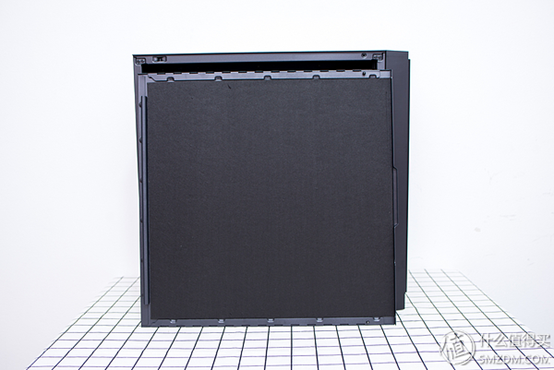

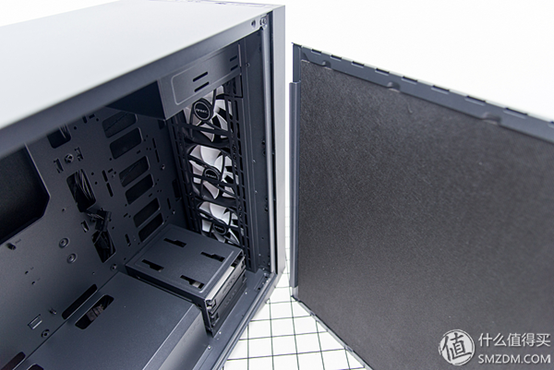

拆开侧板后可以看到,侧板内部依然粘贴了大面积的高阻尼静音贴用来吸收声波。

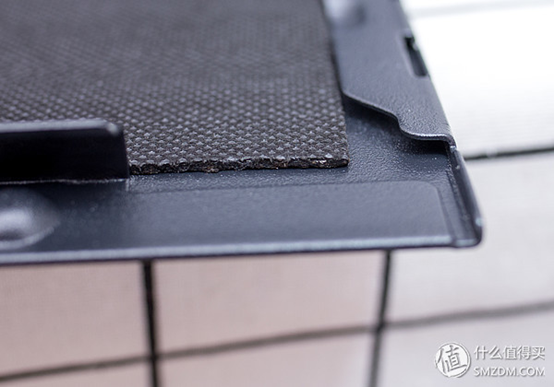

侧板四边做了折边处理,与多数机箱的单折密贴工艺不同,这款机箱为了与机身配合采用了悬浮三折边设计,,这种工艺需要弯折两次,并且为了照顾悬空的一边,多数还需要用冲压工艺或者是用塑料材质填充部分缝隙,来加强结构。

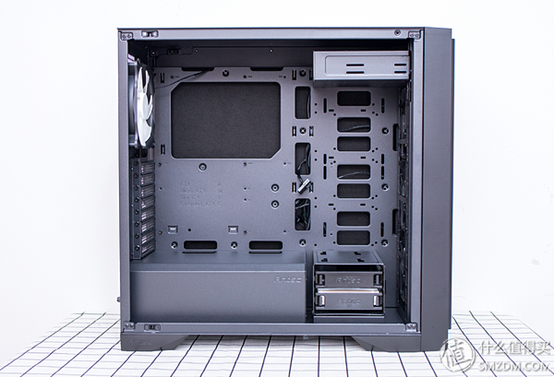

打开机箱后可以看到其内部结构依旧是传统的开放式ATX构架,略有不同的是这款机箱的硬盘笼并未包裹在电源仓内部,一开始我表示非常不解,不过看到其硬盘笼的结构后,只能大呼设计精妙。除此之外顶部相比于一般的机箱还多出了一个光驱仓结构。

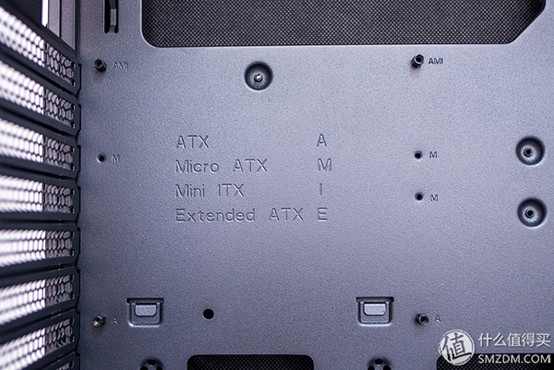

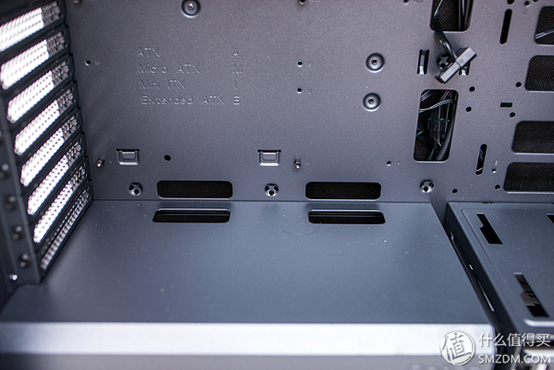

主板区域,安钛克用钢印打上了主板板型与铜柱对应的简易表格,最下面一行赫然写着 Extended ATX,没错入门级双路CPU工作站同样可以给你搞定,虽然上一篇文章的机箱也是这种设计,但是请不要造成这种设计很普遍的错觉,实际上目前这个价位段中拥有如此设计的机箱并不多见。


机箱的顶部并无任何开孔设计,这是为了照顾静音效果而做出的妥协,不过顶部未贴隔音材料让我不是很看得懂,同价位的竞品多数都是有做覆盖的,希望安钛克能够优化一下,一旦做到极致必定是会大卖的。

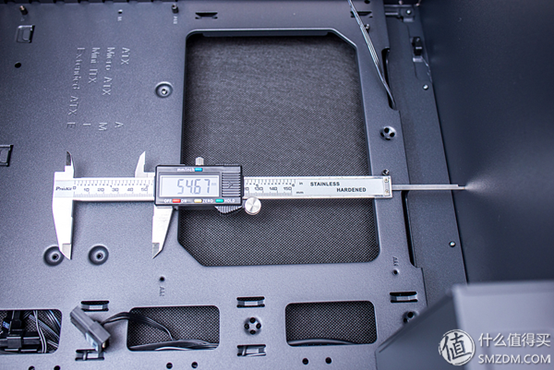

另外这款机箱虽然顶部不可以加装冷排,不过其空间却达到了54mm,这个厚度其实是由预留到冷排的空间的,我们可以大胆的设想一下,这款机箱后续可能会推出由你选择静音还是散热的二选一版本。

顶部走线孔方面,这款机箱也给到了两个线孔,数量上看还是不错的,后续装机中我会告诉你他们好不好用。


尾部风扇方面安钛克依旧贴心的标配了风扇,并且直接给到了14cm,所有风扇位全部给你装好了,购买后无需再考虑风扇配置的问题,这其实是一个很好的用户体验。

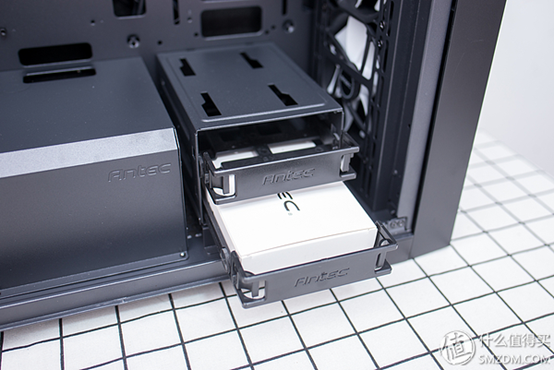

底部的硬盘笼方面,采用了前装设计,上下两层,并且具备塑料全包的硬盘托架,另外从硬盘笼顶部的预留接口可以看到这款硬盘笼顶部是具备扩展能力的,具体方式我们后续再谈。


底部的走线方面,电源仓与固定板均有预留走线孔,数量可观,走线完全不成问题,体验效果如何且看后面的装机体验。


机箱背板与侧板一样,不管是材质制造工艺还是结构完全一样,两者甚至可以互相替换,所以我也就不做太多废话了。

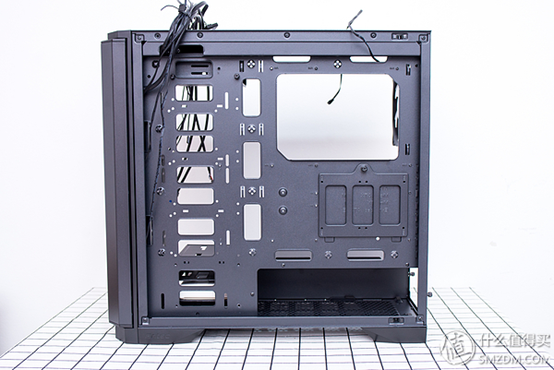

打开背板后可以看到其背部空间的全貌,把线材全部移开后第一感觉就是,孔很多很多,左边的所有孔洞,横着的从上到下均为硬盘线材走线孔,竖着的三块为机箱线材走线孔。走线肯定没太多问题。底部电源仓全部封死,给了电源一个独立的风道系统,这让电源可以工作在一个更好的环境范围内,保障整机的稳定性。

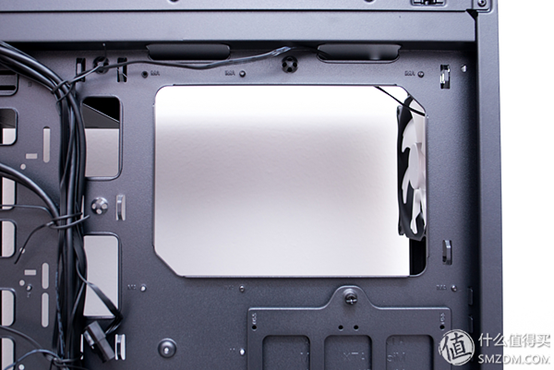

右侧最大的开孔来自主板区域后方,这块区域为散热器背板安装区域,开孔巨大的同时,在结构上也做了90度折边加强其使用强度。


背板开孔下方配备一块SSD快装板,手拧螺丝即可拆下,板上可以安装两块2.5sata口的SSD或者是笔记本机械盘。


接着我又在机箱背线区域的左侧发现了一些手拧螺丝,更具其位置初步判断为光驱笼拆卸螺丝。

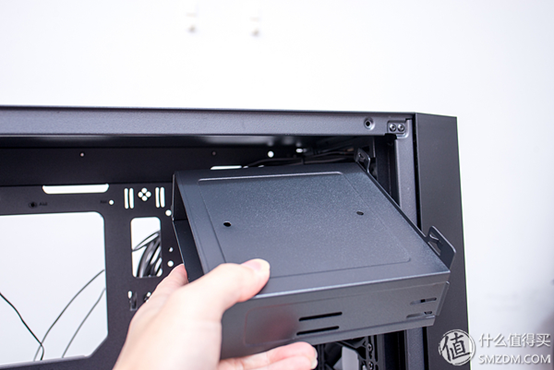

拧下两枚螺丝后,从正面向外一拉即可取出光驱笼,这是一个非常便捷的设计。


底部的硬盘笼同样具备快拆设计,整个硬盘笼模组使用了四颗手拧螺丝,照理全部拧下。

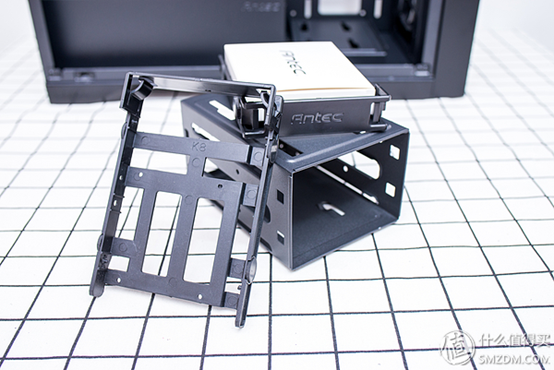

在正面一拉即可取下硬盘笼硬盘笼底部具有凸起的卡扣,可以滑动卡在硬盘笼托架的凹槽中,同样硬盘笼顶部也具备凹槽,所以如果可以购买到硬盘笼,我们这里可以一层一层的落上去,我看了一下结构,一共可以放置下四块硬盘笼,合计就是支持最高83.5寸机械硬盘。

这虽然在当下意义不够明显,但是其给了音影发烧友一个很好的硬盘空间,要知道在面对动辄50G一部的蓝光原片时,是没有多少人舍得用SSD去做存储的,话题又回来了,音影发烧友恰恰就是静音机箱最大的刚需人群,所以这款机箱的设计目标非常明显。



硬盘笼顶部凹槽

硬盘托架采用了塑料材质,依旧是免工具安装的形式,P101的配件盒也被安放在托架上。


为了减少共振的产生,每个硬盘托架的四角均有橡胶片做减震处理,以抵消高速读写下硬盘带来的震动困扰。


配件包内,包含了说明书一本、螺丝若干、以及5条一次性尼龙扎带。

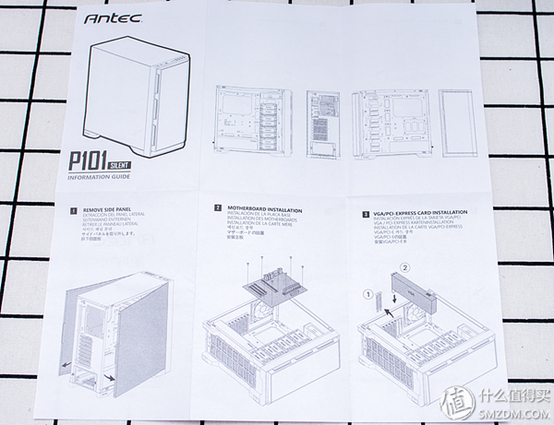

这款机箱的说明书还是有点意思的,不但告诉你硬盘笼可以堆叠4层之外,还从前到后用多国语言讲述了硬件装机的大致过程,这在以往的测评中较少见到。


安装说明书正面

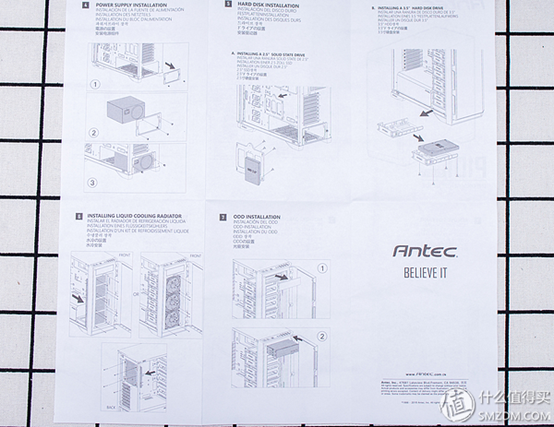

安装说明书背面

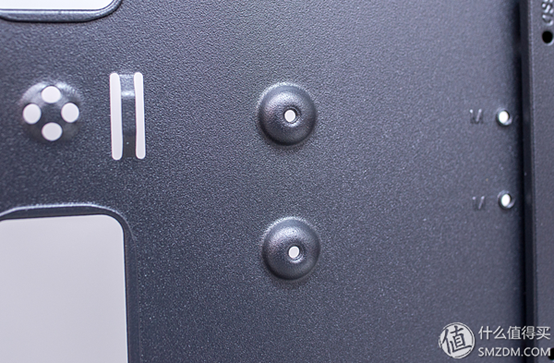

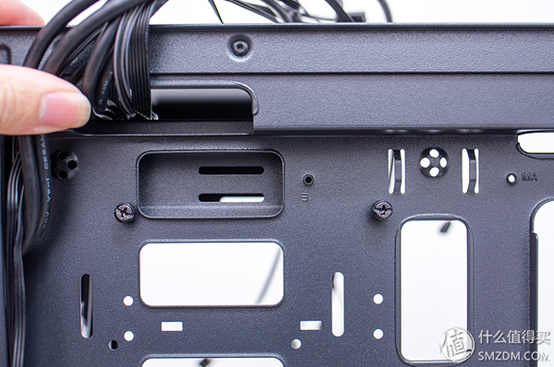

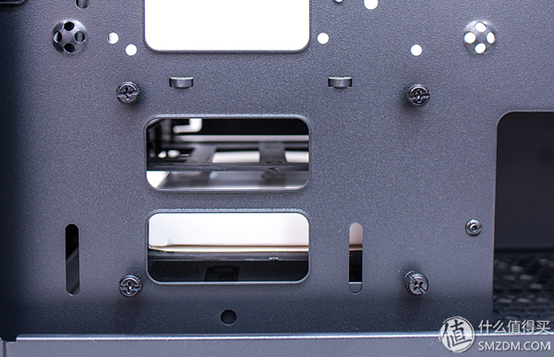

说完可拆卸的设备后我们继续回到背板部分,在背板接近中央的位置,我看到了两个比较奇怪的凸起,仔细观察后发现中间的空洞内具备螺纹攻丝,这应该是某种设备的基座,机箱预留这个安装位后,我们可以很方便的利用它来固定诸如风扇集线器、灯光控制器等小设备,这个细节必须给与好评。

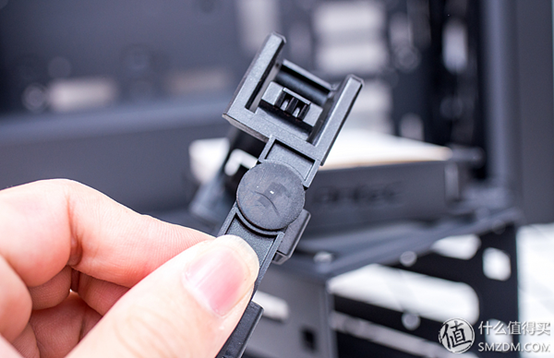

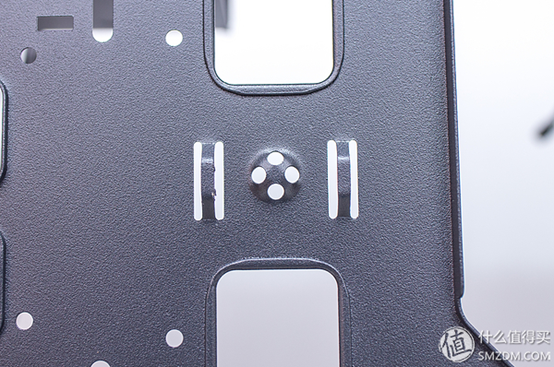

另外,这款机箱的理线锚点也颇为有趣,还记得这个四孔锚点么,上一期机箱测评中我刚见到这个家伙,这期在安钛克的机箱上我又再次见到了,这种横竖都可以捆扎的锚点其实只是小创新,但确很实用。我依旧要给与其好评。


电源仓长度实测为外部开口27.5cm内部大约有28cm,考虑到模组线材接头突出,其最大承载电源长度应该为26cm左右,这大概是个什么概念呢,我简单举个例子吧,以目前的几款顶级电源为例,海盗船1600W功率的AX1600i长度为20cm ,超级花(振华)2000W功率的LEADEX P 200022cm,全部可以兼容。

所以你并不需要为电源的长度而担忧

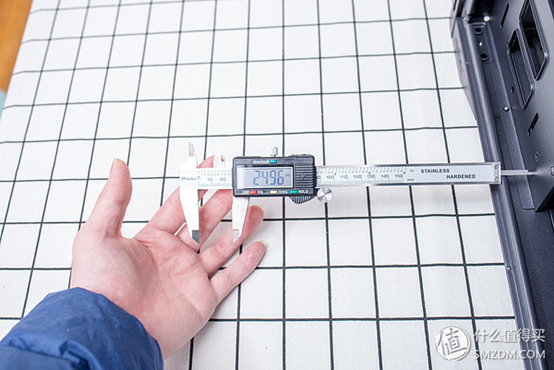

背线理线空间我这边也简单的测试了一下,大致为25mm左右,与机箱参数表中一致,这在我测评的机箱中并不是比较大的一批,不过25mm基本也可以做到不理线直接盖侧板了。


四、厚度测试

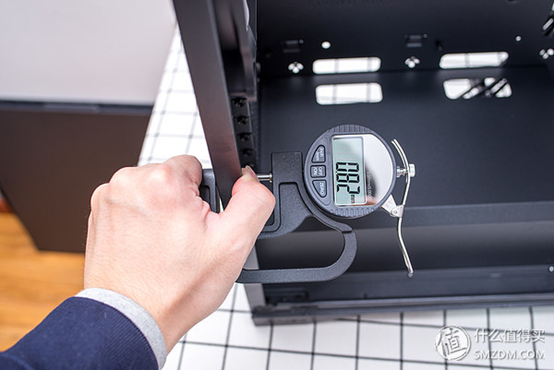

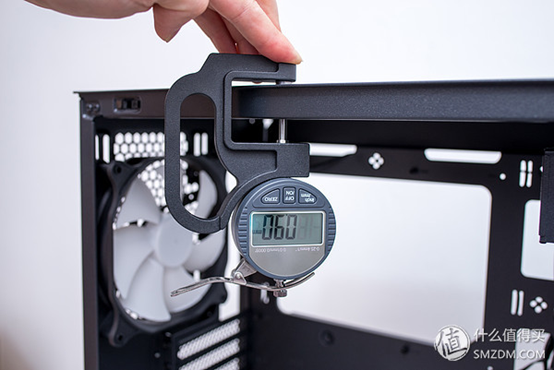

针对五金材质的厚度情况,我也做了一些测试

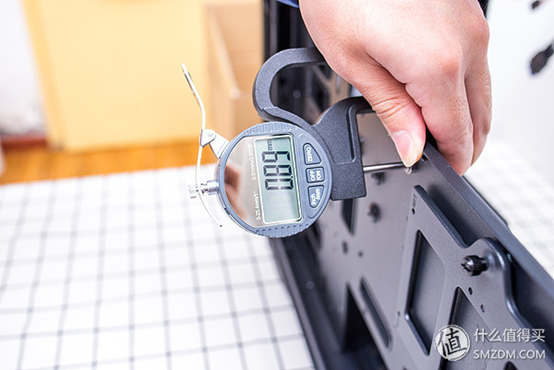

实测顶板厚度为0.9mm


支持主板部分钢板0.89mm


背部钢板0.82mm

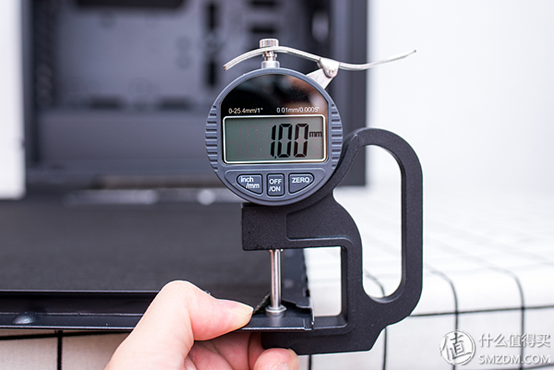

侧板实测1mm

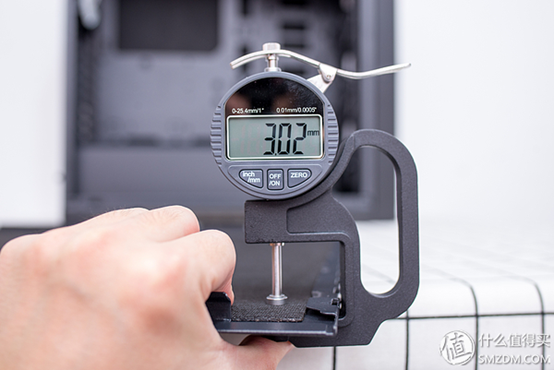

侧板连同隔音棉3.02mm,隔音棉大约2mm左右


厚度总结

厚度方面这款机箱的带漆厚度普遍在0.9mm左右,侧板更是达到了1mm的成绩,这是一个非常惊人的参数,在400元价位很少能够见到这个厚度的机箱,由于同价位区间竞品厚度普遍在0.7mm上下,所以厚度方面我给与这款机箱优秀的评价。

五、装机体验

不管一款机箱结构如何分析,最终都需要用一次实际的装机来检验实际结果。

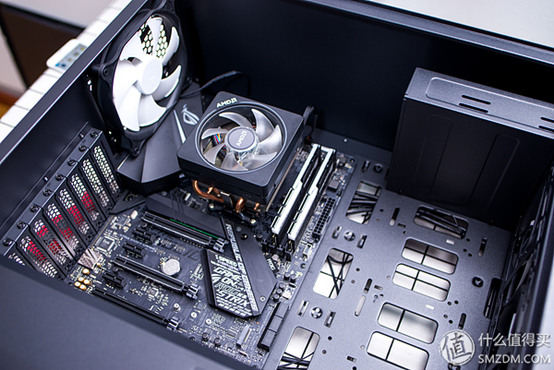

装机第一步是将准备好的主板安装进机箱内,这个时候预留空间足够大的重要性体现了出来,这款机箱不管是顶部、底部还是主板右侧,均有很大的冗余空间,这使得主板安装非常顺利。拧螺丝时也不会被周边的五金结构干扰。

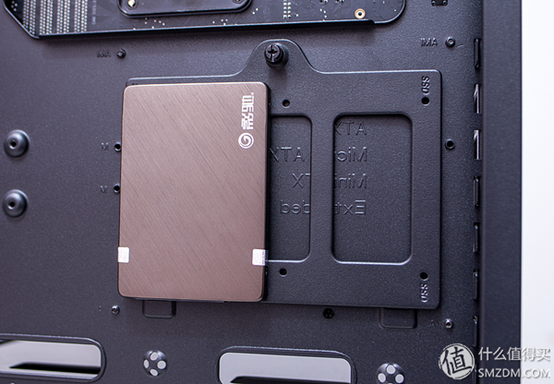

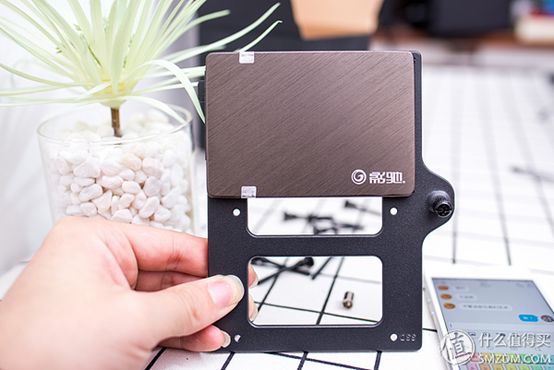

硬盘方面我目前已经是整机SSD了,主力盘是一块M2接口的固态,已经被安装在了主板上,这就不谈了,我们来谈谈存储盘,我的存储盘是一个传统的2.5sataSSD,这款机箱的2.5寸盘位主要还是由背板后面的固态托架提供,当然如果不够用我们也可以用两个3.5寸的硬盘位去安装,这里我依旧将硬盘拧在了硬盘架上。


接着直接将硬盘架徒手安装到机箱背板上即可,整个过程还是比较方便的。

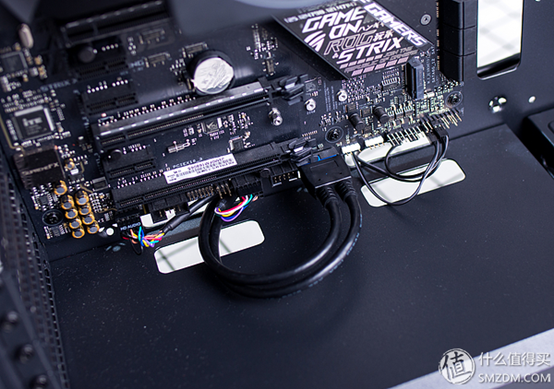

接着我们可以先将机箱的I/O线全部插到主板上,这里有一点需要吐槽一下,安钛克这款机箱的音频线以及USB线在做工上确实是不错都是圆形屏蔽线,但是其长度方面则比较吃紧,图中也可以看到,我这里走线都没能走出直角,左下角只能用圆弧去弥补线材的长度,希望安钛克可以优化一下,不然面对一些奇葩主板可能会出现音频插不到的尴尬。


我这里主板音频插口还不在最右端,如果在最右端,那么音频插头走圆角都不行了,估计只能走对角线。

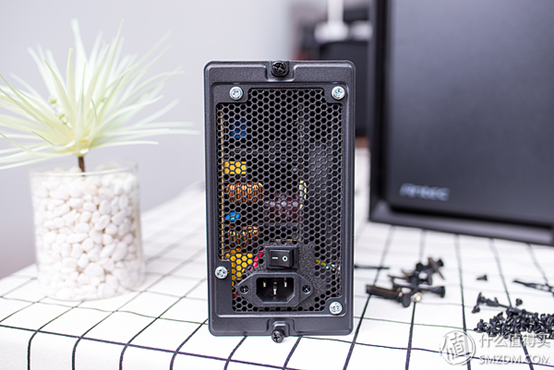

电源方面,P101这款机箱采用的是后拆挡板设计,这种快拆设计让电源的安装轻松了不少,我们只需要先将挡板从机箱上拆下,再如图所示与电源固定在一起。

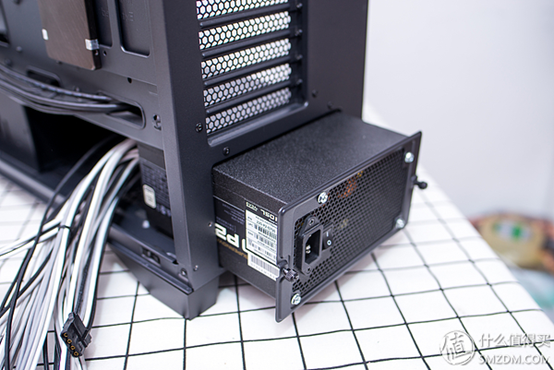

接着直接将电源从尾部推入机箱中,拧上手拧螺丝即可,这种安装方式对全模组电源非常友好,如果在后期我们需要更改模组电源线材时,直接徒手就可以取下电源。

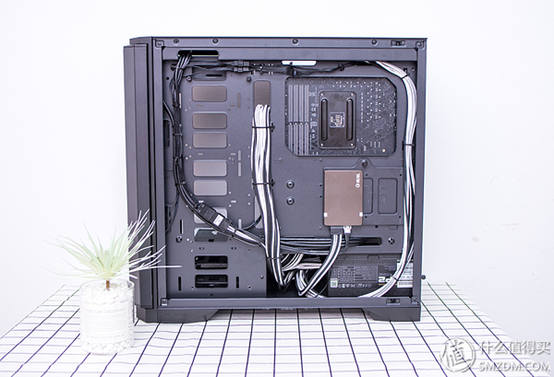

将电源线全部插好后我们可以简单的理个线,让背部空间更加好看


得益于足够的背线空间,这里直接走出上下叠加的十字形也可以轻松的盖上背板。

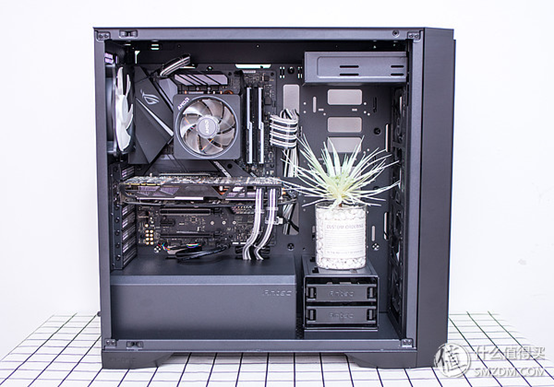

最终回到正面安装好显卡即可完成整个装机作业,得益于预留空间足够,整个装机过程中都很顺畅,尤其是安钛克贴心的标配了所有的风扇,这也解放了我不少工作,已经很久没有如此快速的装完一台电脑了。


六、噪音&散热测试

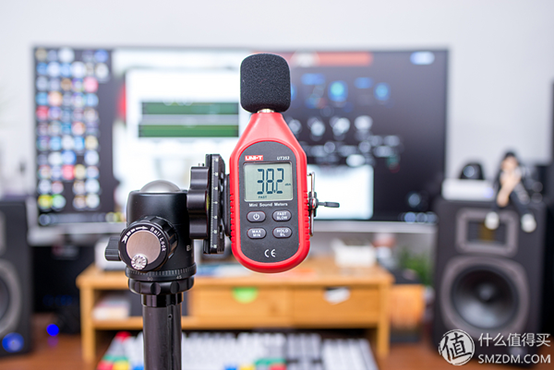

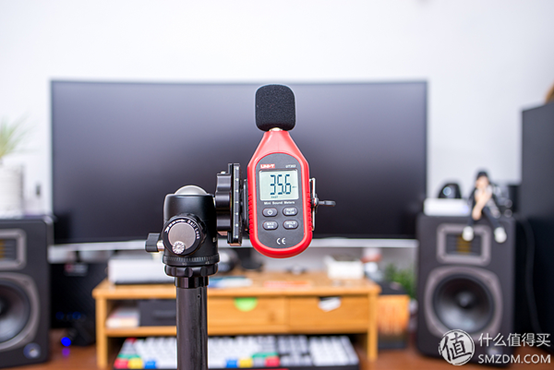

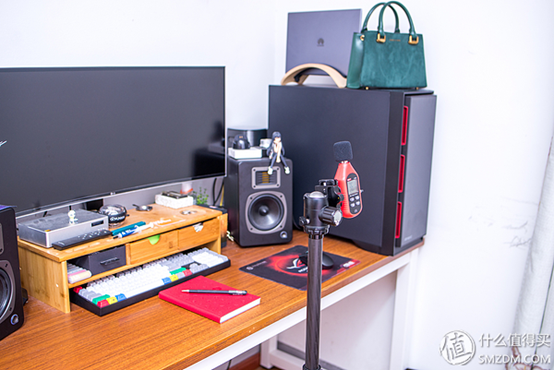

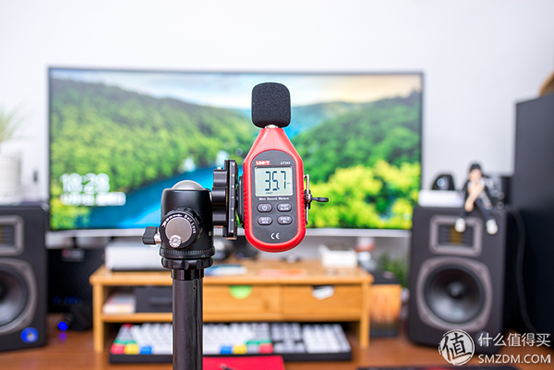

既然标榜自己是静音机箱,那么一定要拿出来测一测静音的水准了,我这里用三脚架将一台噪音计放置在大约人耳所处的位置,需要说明的是,我这里的机箱摆放位置是比较极限的,通常这类机箱都会放在脚下,所以实际使用中,其静音表现还要优于本次测试


当天的环境温度为13.5,环境噪音大约为35.6dBcpu风扇设置为华硕默认的标准曲线,这里其实需要特别说明,不管是什么机箱,其风扇温度转速曲线会直接影响到其静音表现,我可以用性能预设曲线让一款静音机箱变得不那么静音,同理我也可以用静音预设的曲线让一款普通机箱变为静音机箱,所以测试一款机箱是否静音曲线情况是一定需要交代的,如果没有交代,那么就是一个很有猫腻的测试。


这款机箱的风扇调解又分为三种模式,全关、低速、高速,我分别测试了开机后三种不同的模式下,待机的噪音情况


同样我也分别测试了在三种模式下不同的满载噪音情况

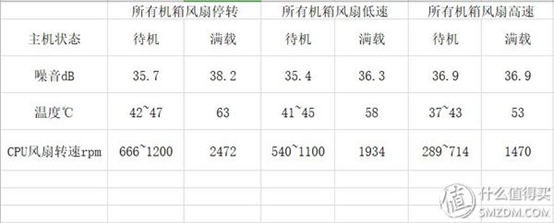

最终我得到了下面这张表格,这其实是一张很有意思的表格,比如机箱风扇低速下噪音居然会低于机箱风扇停转时的噪音,我分析后认为这里其实是因为机箱风扇开始运转后,新风让cpu温度下降,导致cpu风扇转速下降,导致整体噪音值下降,这里噪音的权重主要是在cpu风扇上,对比整个表格可以看到当一个风扇以超高速运转时,其权重比会变得非常大。

另外还有一个比较有意思的情况是在所有机箱风扇全速运转时,满载噪音与待机噪音几乎没有区别,这主要是因为cpu风扇转速不高,此时其噪音权重与4个全速运转的机箱风扇相比几乎为零,所以其对整体噪音的影响也几乎为0

由此我们也可以得出一个粗浅的结论,想要静音我们不单单需要考虑风扇的转速个数,而是要将机仓内换风量、风扇转速、风扇个数、以及cpu温度转速曲线摆在一起,整体去考虑。

我想这也是安钛克为我们标配所有风扇与风扇调速的意图,毕竟如果我们没有整体考虑风扇的事情,可能将很难体会到这款静音机箱的魅力。


后来我还特地打开机箱前门看看开箱后,噪音上升多少,实测最后一项关门噪音为36.9,但如果打开机箱门,噪音会升到38.3dB,虽然看似只有1.4dB,但是你要知道噪音这个数值并不是实际听感,这其实与地震等级类似,8级地震的能量释放可能是很多个7级地震之和。同样这1.4dB最终反馈到耳朵里还是有着很明显的区别的。所以静音门确实有效果。


噪音总结

安钛克这款机箱在实测中噪音从未突破40分贝,这在一台用原装散热器压制Ryzen 8核的主机上,是一个很高的控噪水准,另外安钛克还贴心的提供了全套机箱风扇,并且给与了转速调解,这已经从用静音棉吸收噪音的低端手段,上升到通过机箱风扇与静音棉搭配系统性解决噪音的高端手段了,所以我给这台机箱的噪音控制给与优秀的评价。

七、上桌效果

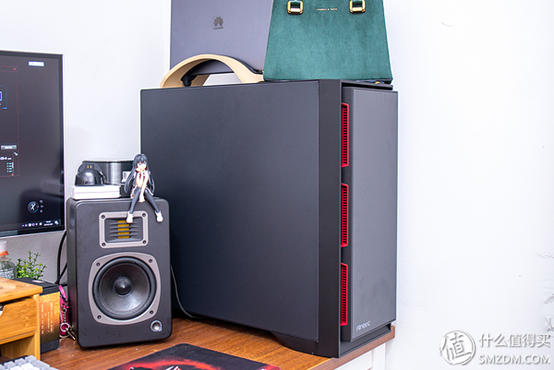

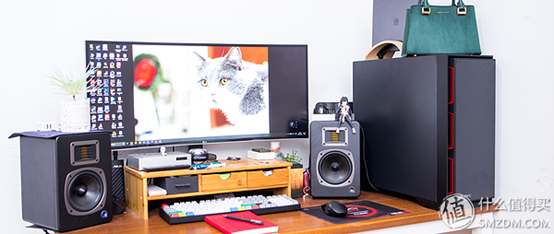

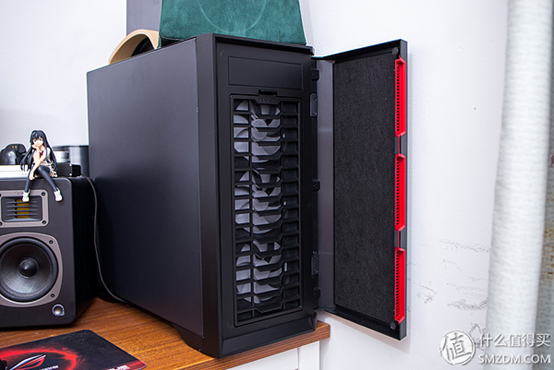

由于这款机箱是一台静音机箱,所以在灯光效果上也没啥好展示,各位将就看看摆在桌上是个什么样子吧

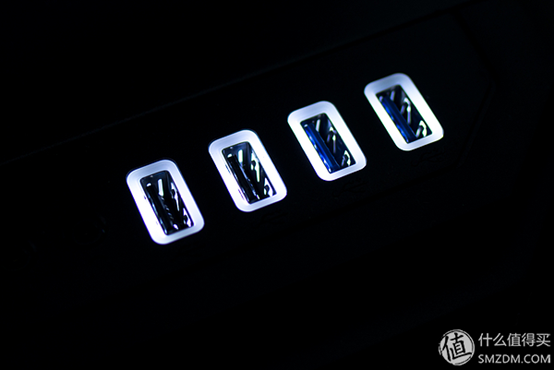

值得一提的是,这款机箱USB口上的夜灯功能确实十分有用,对于夜晚使用非常友好,并且灯光柔和不刺眼。


八、总结

优势

1、散热限高惊人、支持E-ATX主板、8pci挡板。可组双路服务器

2、可安装光驱,最大支持83.5寸机械硬盘,对音影爱好者友好

3、前面板为可开设计、机箱静音效果出色

4、标配所有风扇,并且提供调速开关

5、后装电源+多处为模块化可拆设计,五金结构优秀

6、防尘网均为注塑骨架、五金用料厚实,机箱结构强度可靠。

不足

1、部分I/O线材长度较短,虽不影响使用,但是走线比较难看

2、顶部未贴静音降噪材料

总的来讲这款机箱是一款用料设计都很出色的静音产品,并且非常适合有双路服务器组件需求的小伙伴,当然如果你是资深存片党或者是蓝光音影发烧友,那么这款机箱支持光驱,以及最大扩展8盘位的设计也是市面上少有的好选择。
